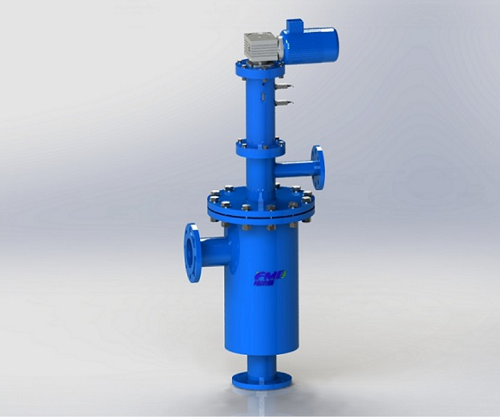

SCF-L全自動吮吸式過濾器
工作原理:
臟水從過濾器進口進入,首先經過粗濾網濾掉較大顆粒的雜質,然后到達細濾網。在過濾過程中,細濾網逐漸累積水中的臟物、雜質,形成過濾雜質層,由于雜質層堆積在細濾網的內側,因此在細濾網的內、外兩側就形成了一個壓差。當自清洗過濾器的壓差達到預設值時,將傳遞一個開關信號到控制箱PLC系統啟動一次清洗循環。清洗過程:全自動負壓吮吸式過濾器的清洗機構是一個不銹鋼材質的作螺旋式上下運動的吸吮掃描器,它是空心結構,在它的軸線上按一定的距離垂直分布著若干個吸污嘴,吸吮掃描器內部與3”排污閥相通,當排污閥打開,過濾器內部水壓和外部大氣壓之間形成的壓差使每個吸污嘴產生強勁吸力,在每個吸污嘴,此時水流從濾網外向內反向高速流出將貼在濾網內壁的雜質沖洗下來進入吸污嘴通過吸吮掃描器空心軸,然后通過排污閥排出,完成整個清洗過程大約需要30-60S,此時壓差恢復正常,一個清洗過程結束,進入過濾狀態。在清洗過程中,系統不斷流。
產品性能參數:濾元形式:不銹鋼編織(10-500um)、不銹鋼楔形網(80um-3000um)
濾網材質:304、316L、2205
濾元精度:10-500um (燒結網)100um-3000um(楔形網)
常規壓力:1.0Mpa、1.6Mpa、(2.5Mpa、4.0Mpa按特殊規格定制)
殼體材質:CS、304、316
溫度:0-85℃(85℃-200℃需按需方實際現場情況定制)
控制電箱:PLC觸摸屏控制、PCB集成電路控制(含遠程信號)
控制方式:手動、壓差、時間
清洗時間:10-60S
清洗壓損:0.01Mpa

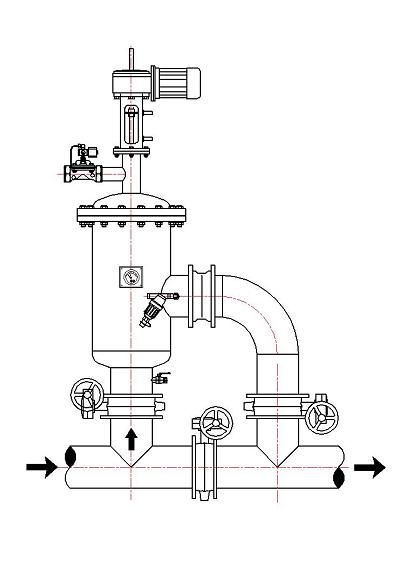

圖一
1.處理水量
2.系統的管道壓力
3.實際現場需求的過濾精度
4.過濾系統的懸浮物含量
5.過濾系統的介質及化學性質
1.工業循環冷卻水:在對水質有一定要求的設備如:冷卻塔、軋機、連鑄機、拋光、水泵、電磁閥、離子交換器、噴霧器、熱交換器等或供排水管路上使用,可過濾掉水中雜質,避免管路、噴嘴等零部件堵塞。
2.中央空調冷卻水:防止熱交換器的堵塞,保證熱交換效率,節水節能。
3.凈水系統:用于膜前的預處理(超濾、納濾、反滲透等)。
4.污水處理:污水排放前的過濾;污水生化處理前的過濾;中水回用的過濾。
5.原水處理:可對地表河水、湖水、海水,水庫水,井水及地下水進行過濾,除去沙子、細菌、藻類、有機物等等。
2.灌溉:尤其適用于該流量、雜質含量高的水源,農業灌溉、噴灌、公園、高爾夫球場、草皮澆灌等。
3.造紙工業:白水過濾。
4.塑料工業:產品回收冷卻水過濾。
